Outils de simulation


hepia-cmefe réalise des simulations numériques d'écoulements et d'échanges thermiques. Il développe des codes basés sur des techniques de modélisation modernes et utilise également des logiciels du commerce.

Les clusters de calculs comprennent notamment différents serveurs :

Baobab : Intel Sandy Bridge, 2'500 coeurs, 10 To RAM, infiniband (projet collaboratif UNIGE)

Gordias : ClusterVision, 224 coeurs, 448 Go RAM, infiniband

EoleC1-5 : Oracle SUN, 44 coeurs, 132 Go RAM

EoleC6 : Dell, 96 coeurs, 256 Go RAM

hepia-cmefe possède aussi 7 stations de travail HP et Dell (12 coeurs, 96 Go RAM et 16 coeurs, 126 Go RAM).

Les unités de stockage sont des NAS en RAID5 totalisant 70 To + 70 To en miroir, ainsi qu'un système d'archivage.

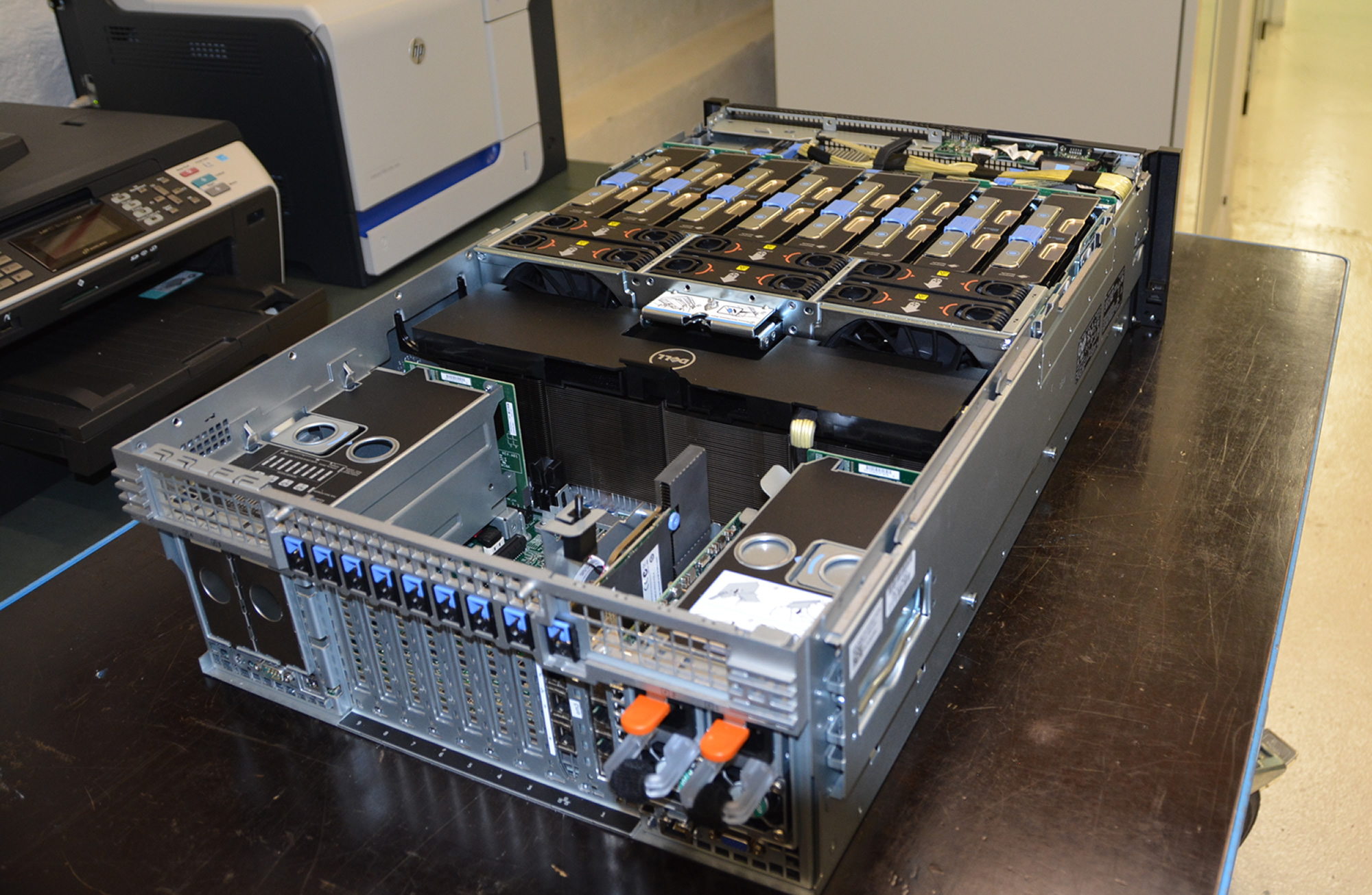

Eole C6


Baobab

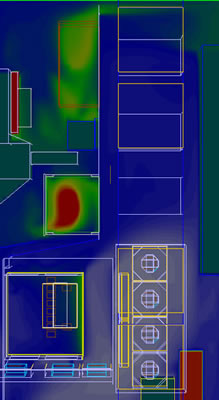

Simulation du refroidissement d'ensembles électriques complexes

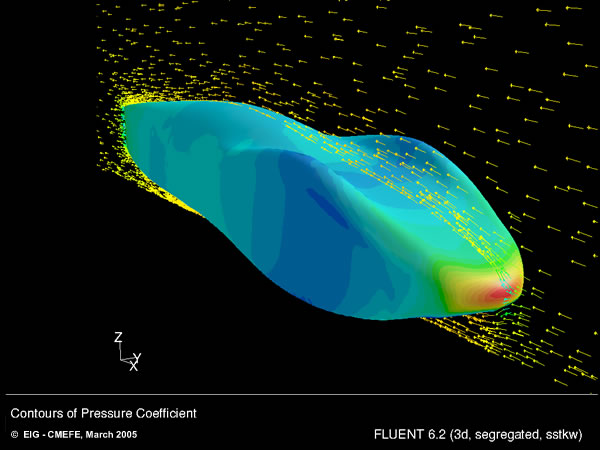

Aérodynamique externe

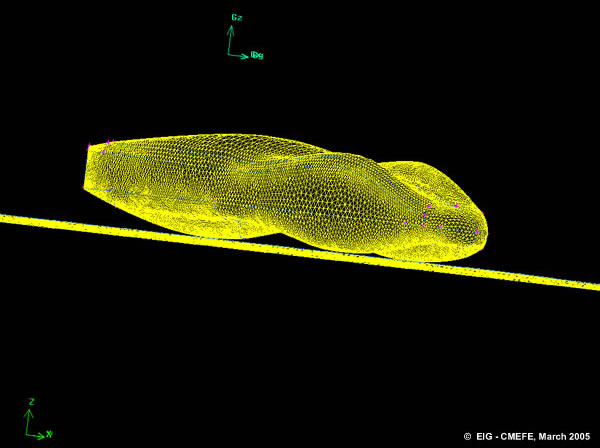

Modèle en volumes finis réalisé sur la base d'un maillage composé de tétraèdres. Des prismes sont également utilisés pour capturer la couche limite.





Développement d'une buse d'injection

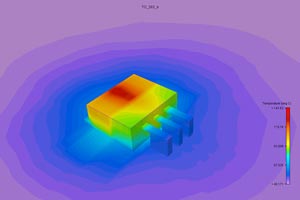

Etude du refroidissement d'un transistor SMD monté sur un circuit imprimé multicouches







Codes commerciaux utilisés par le CMEFE :



ANSYS CFD FLUENT

Code général de simulation d'écoulements

Calcul d'écoulements internes et externes, écoulement diphasiques, combustion, etc...

Exemples d'application

Industrie des machines, instruments de mesure, installations, transport ou énergie.

hepia cmefe possède des licences de type Associate qui lui permettent de travailler avec des industriels et d'offrir des prestations de mandats. Il possède également des licences de type Academique et Enseignement.


ANSYS CFD ICEM

Pré-processeur et mailleur

Préparation des modèles pour un calcul avec un solveur de type FLUENT ou autres.


FIELDVIEW Post-processeur et analyses

Analyse de résultats, calcul de surfaces iso-valeur, etc...


Codes développés par le CMEFE :


PINT

Aérodynamique des trains

Calcul de l'évolution de la pression à l'intérieur d'un train soumis à des variations de la pression extérieure. Modèle validé dans le cadre de grands projets ferroviaires européens.

Exemples d'application :

Calcul des cas de chargement de la structure et évaluation du confort des passagers lors d'entrées en tunnels.


RAY_AXY

Chauffage de pièces absorbantes dans des fours à rayonnement

Efficacité du chauffage par rayonnement, recherche de la meilleures longueur d'onde des lampes. Simulation de séquences de chauffage et de refroidissement.

Exemples d'applications :

Etude de fours pour le chauffage de préformes en PET, chauffage par rayonnement de films plastiques, thermoformage, etc...



PAN

Résolution d'écoulements non visqueux incompressibles par la méthode des panneaux ou éléments frontières

La méthode utilise des distributions linéaires de doublets.


ACL

Modèle d'analyse de couches limites

La région laminaire est traitée à l'aide de la méthode intégrale développée par Walz et Thwaites. La partie turbulente est ensuite évaluée par la méthode d'entraînement, évolution de la méthode de Head. Différents critères sont aussi utilisés pour localiser la transition et la présence éventuelle de décollement.


PSEUDO

Calculs d'écoulements transsoniques


SUPER

Calculs d'écoulements supersoniques


COUPLAGE

Résolution d'écoulements visqueux sur des profils hypersustentés par couplage fort des régions rotationnelles et irrotationnelles

Le modèle de couplage est quasi-simultané et s'inspire des travaux de R. C. Lock et B. R. Williams, ainsi que J. C. Le Balleur. Il converge en présence de régions à forte séparation.
