Grande soufflerie


Grande soufflerie


Soufflerie subsonique à veine fermée.
Vitesse de 0 à 80 m/s (290 km/h) (Domaine de travail pour de l’air considéré comme incompressible).



Dimensions :

Longueur : 55 m
Section maximum : 4,6 m x 4, 6m

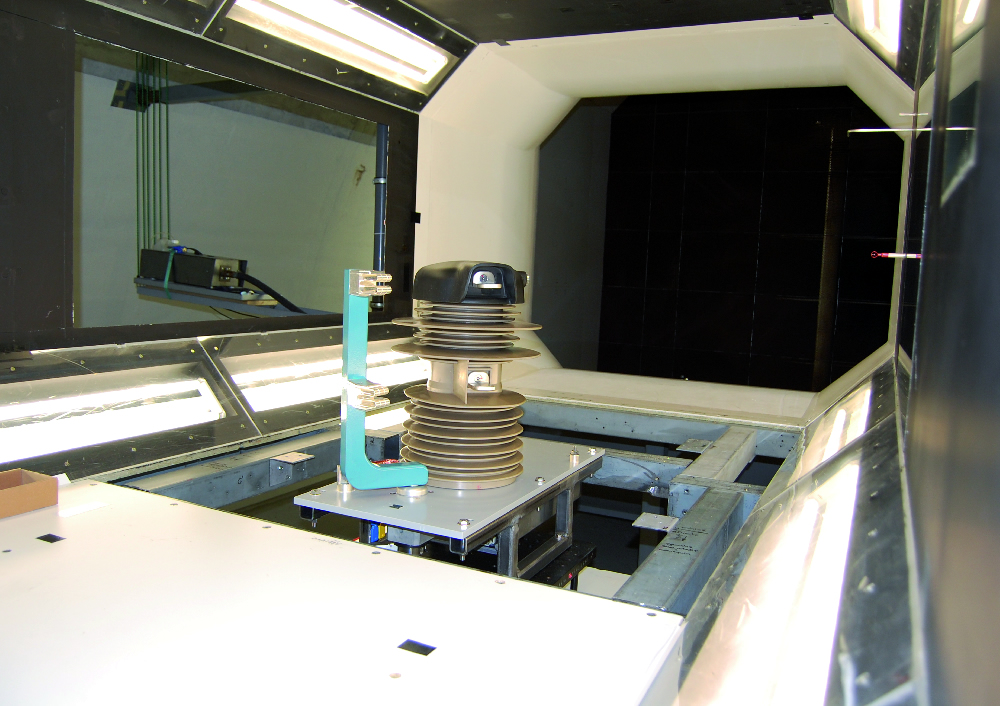

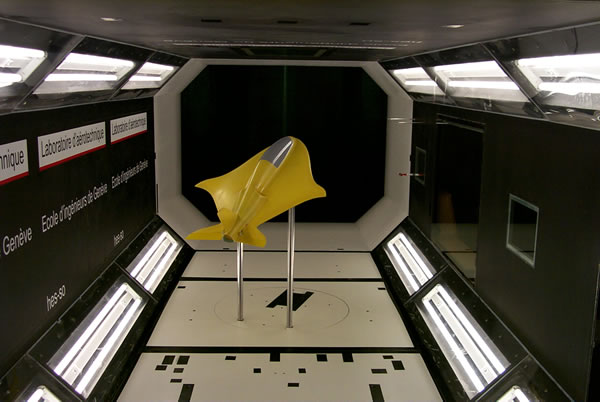

Veine de mesure :

Longueur : 4 m
Largeur : 2 m
Hauteur : 1,5 m

Motorisation :

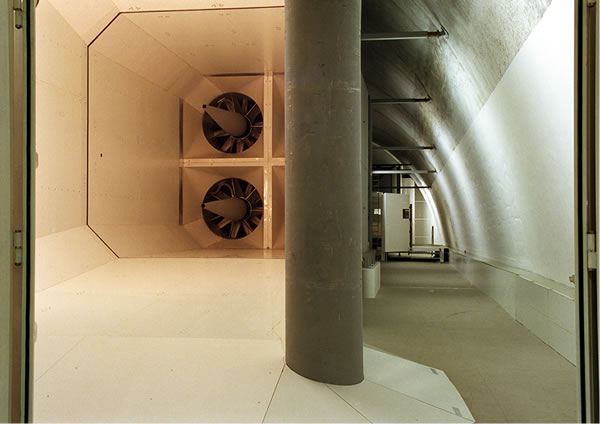

4 ventilateurs axiaux à 10 pales ø 1,4 m. Puissance unitaire : 75 kW.
Puissance totale max. 300kW (408cv)
Débit d’air : 240 m3/s ou 756'000 m3/h.
Température de service entre 15° et 30° C.

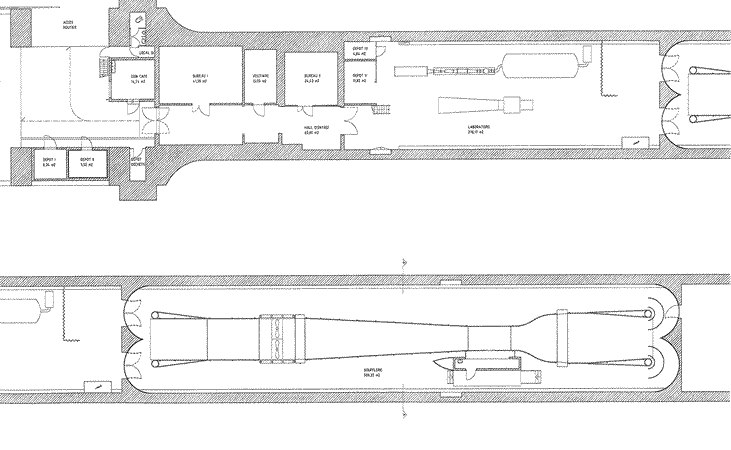

Plan de l'installation
